O motor para portão deslizante RANGER C300 foi projetado para usuários que desejam motorizar seu portão deslizante para automatizar sua abertura e fechamento. Ele …
O motor para portão deslizante RANGER C300 foi projetado para usuários que desejam motorizar seu portão deslizante para automatizar sua abertura e fechamento. Ele permite que você transforme seu portão em um portão deslizante elétrico. Este motor de cremalheira e pinhão é adequado para todos os tipos de portões deslizantes que podem ser motorizados. Seja para um portão deslizante de PVC, madeira, alumínio ou ferro, este sistema automático pode ser instalado em todos os modelos com peso inferior a 300 kg.
Aqui estão as principais especificações técnicas do motor:
Tensão do motor: 230 V – 250 W Potência de entrada: 220 VCA ± 10% / 110 VCA ± 10% Frequência: 50 Hz/60 Hz Módulo de engrenagens: M4 Z = 16 dentes Torque de saída: 30,0 Nm Velocidade de rotação nominal: 14.000 rpm Peso máximo do portão: 300 kg em piso plano Paradas magnéticas de início e fim Temperatura ambiente: -25 °C ~ +55 °C Classe de proteção: IP55 Velocidade de abertura: aproximadamente 12 metros por minuto Força máxima: 1100 N Cremalheira de nylon Cartão de controle incluso com o motor.
Acessórios inclusos:
- Dois controles remotos de 4 botões com capa protetora. Pilhas inclusas. - Suporte de nylon (4 m – 12 peças de 33 cm) - Manual de instalação e configuração - Duas chaves de liberação rápida em caso de falta de energia
O motor não pode ser conectado a uma bateria reserva. Em caso de falta de energia, é possível o desbloqueio manual com duas chaves. Isso desengata o pinhão de saída do motor e permite que você opere o portão livremente. A luz piscante e as fotocélulas não estão incluídas.
Características do motor RANGER C300:
- Abertura conforme sua escolha: da esquerda para a direita (modo de fábrica) ou da direita para a esquerda. - Fechamento automático: após a abertura, o portão fechará automaticamente após 0, 10, 30 ou 60 segundos, dependendo da sua escolha. - Modo pedestre: o portão abre apenas parcialmente e fecha em 0, 5, 10 ou 30 segundos. - Modo condomínio: este modo permite reduzir as configurações e configurar até 50 controles remotos. Cada controle remoto controlará: botão 1 (abertura do portão), botão 2 (parada do portão), botão 3 (fechamento do portão) e botão 4 (modo pedestre). Cada controle remoto funcionará da mesma maneira. - Sensibilidade ajustável de abertura e fechamento: você pode ajustar a força de abertura e fechamento de acordo com o ambiente. - Destravamento manual do portão. Usando a chave fornecida, você pode desengatar a abertura do seu portão e operá-lo manualmente. - Parada automática. O portão para se encontrar um obstáculo.
Você pode combinar este motor com fotocélulas, uma luz piscante e um botão de abertura. Certifique-se de verificar a compatibilidade elétrica (voltagem em volts) dos seus acessórios existentes, caso não estejam disponíveis em nosso site. Todos os nossos acessórios são compatíveis com todos os nossos motores.
Dicas de instalação:
Para conectar e configurar seu motor com sucesso, prossiga passo a passo e verifique se ele está funcionando corretamente entre cada etapa. Se você estiver adicionando acessórios ao seu motor C300, verifique se ele está funcionando corretamente a cada vez. Por fim, certifique-se de que a fiação elétrica esteja limpa. Isso ajudará você a operar seu sistema e evitar vazamentos elétricos. Nossa equipe técnica da Casanoov está aqui para ajudar, se necessário.
A luz de sinalização FLASH é conectada ao motor do seu portão giratório ou deslizante para indicar a abertura e o fechamento do seu portão automático. Informações e características técnicas: - Lâmpada: LED - Tensão de operação 12-265 VAC / DC - Capacidade de carga <3 W - Freqüência de intermitência 1 HZ - Temperatura de operação -20 ° C ~ + 60 ° C - Nível IP IP54
O controle remoto é compatível com todas as motorizações de portão giratório ou deslizante. Resiste a interferências. Frequência 433,92 MHz. O capô preto está deslizando. Permite ocultar as teclas do controle remoto e evitar pressioná-las inadvertidamente. Estojo à prova de água. Bateria de 12 V. Temperatura de operação: -20 ° - + 60 °. Dimensões: 54,5 mm x 30 mm x 13 mm.
A compatibilidade elétrica é: CA/CC 12-24 V A potência de operação é entre 30mA e 50mA A potência máxima de saída. 1A a 24V DC Distância de operação entre fotocélulas infravermelhas: - Mínimo de 50 cm (0,5 metros). - 12 metros no máximo - A altura mínima de fixação ao solo deve ser superior a 20cm. - Os parafusos de fixação à parede não acompanham o produto
A lente infravermelha XXL e seu cartão eletrônico podem ser ajustados de 0 a 90°. O ajuste dá-lhe mais flexibilidade na sua configuração. No entanto, respeite um alinhamento horizontal perfeito para que o poderoso infravermelho possa ser emitido e recebido entre as duas fotocélulas. Temperatura de operação: de -20°C a aproximadamente +70°C Proteção contra água: IP45 A fiação recomendada é de no mínimo 0,5 mm² Dimensão: - Altura total de cada fotocélula: aprox. 96 mm - Espessura total de cada fotocélula: aprox. 43mm
As fotocélulas Casanoov são compatíveis com todas as nossas motorizações. As fotocélulas Casanoov são compatíveis com todas as outras motorizações desde que seja respeitada a tensão de funcionamento e que a sua motorização para portões de batente ou de correr tenha uma porta de ligação concebida para receber um par de fotocélulas de infravermelhos. Encontre mais informações em nossos visuais, fichas técnicas, diagramas técnicos e instruções em acesso gratuito nesta página.
Desenhos técnicos
Motorização de portão deslizante RANGER C300
Motorização de portão deslizante RANGER C300
LED piscando para o operador do FLASH Gate
Controle remoto para motorização CLICK gate
2 fotocélulas para motorização de portão PHOTOCELL 07

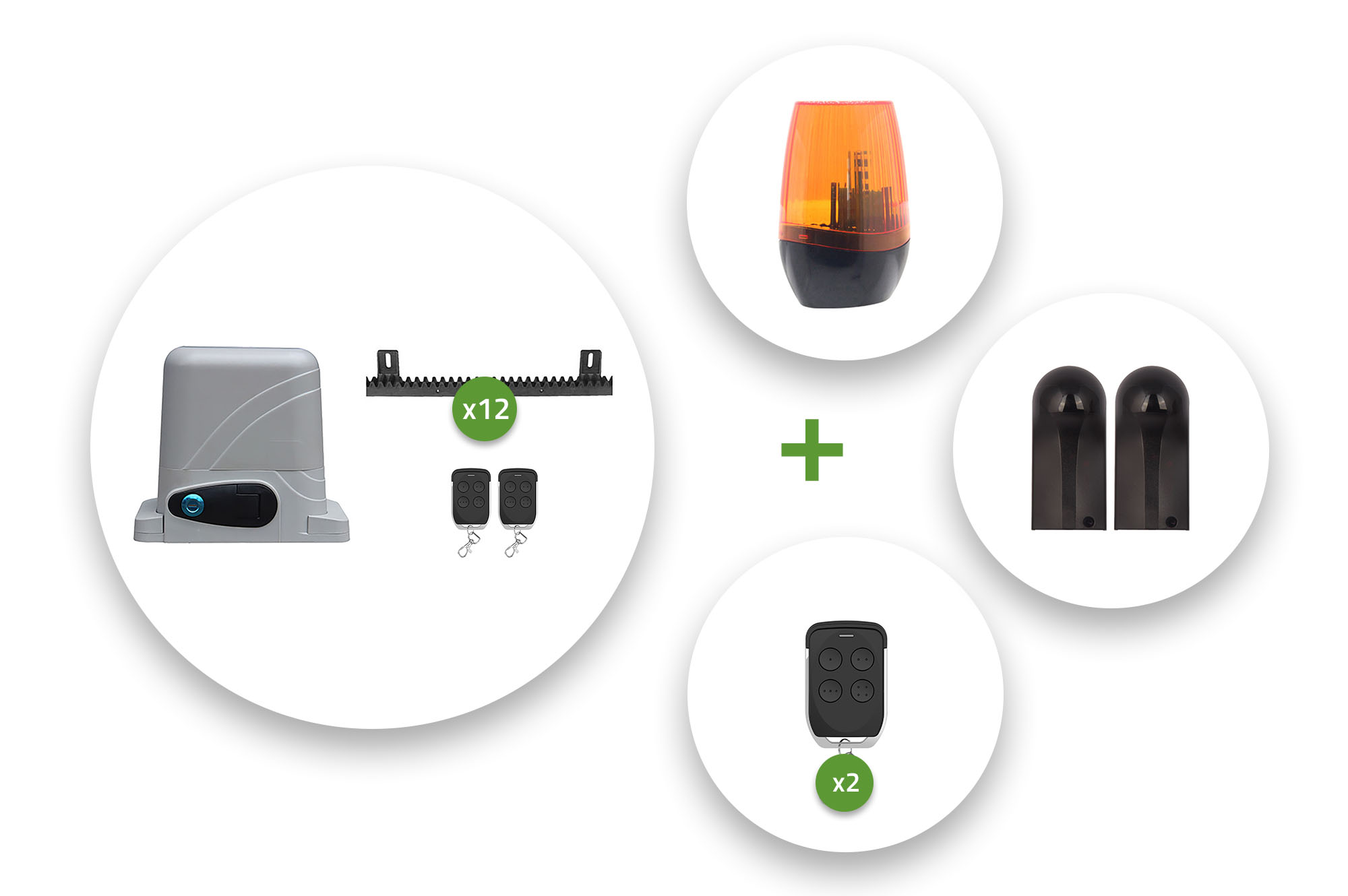

Pacote de motorização para portão deslizante RANGER C300
