- Operador para portão deslizante de 230 V
- Peso do portão de até 300 kg
- Para portões de alumínio, madeira, PVC e ferro
- 2 controles remotos inclusos
O motor para portão de correr RANGER C300 foi projetado para usuários que desejam motorizar seu portão de correr para automatizar sua abertura e fechamento. Ele permite que você transforme seu portão em um portão de correr elétrico.
Este motor de cremalheira e pinhão é adequado para todos os tipos de portões de correr que podem ser motorizados.
Seja para portões de correr de PVC, madeira, alumínio ou ferro, este sistema automático pode ser instalado em todos os modelos com peso inferior a 300 kg.
Aqui estão as principais especificações técnicas do motor:
Tensão do motor: 230 V – 250 W
Potência de entrada: 220 VCA ±10%/110 VCA ±10%
Frequência: 50 Hz/60 Hz
Módulo de engrenagem: M4 Z=16 dentes
Torque de saída: 30,0 Nm
Velocidade de rotação nominal: 14.000 rpm
Peso máximo do portão: 300 kg em piso plano
Paradas magnéticas de início e fim
Temperatura ambiente: -25 °C ~ +55 °C
Classe de proteção: IP55
Velocidade de abertura: aproximadamente 12 metros por minuto
Força máxima: 1100 N
Cremalheira de nylon
Cartão de controle incluso no motor.

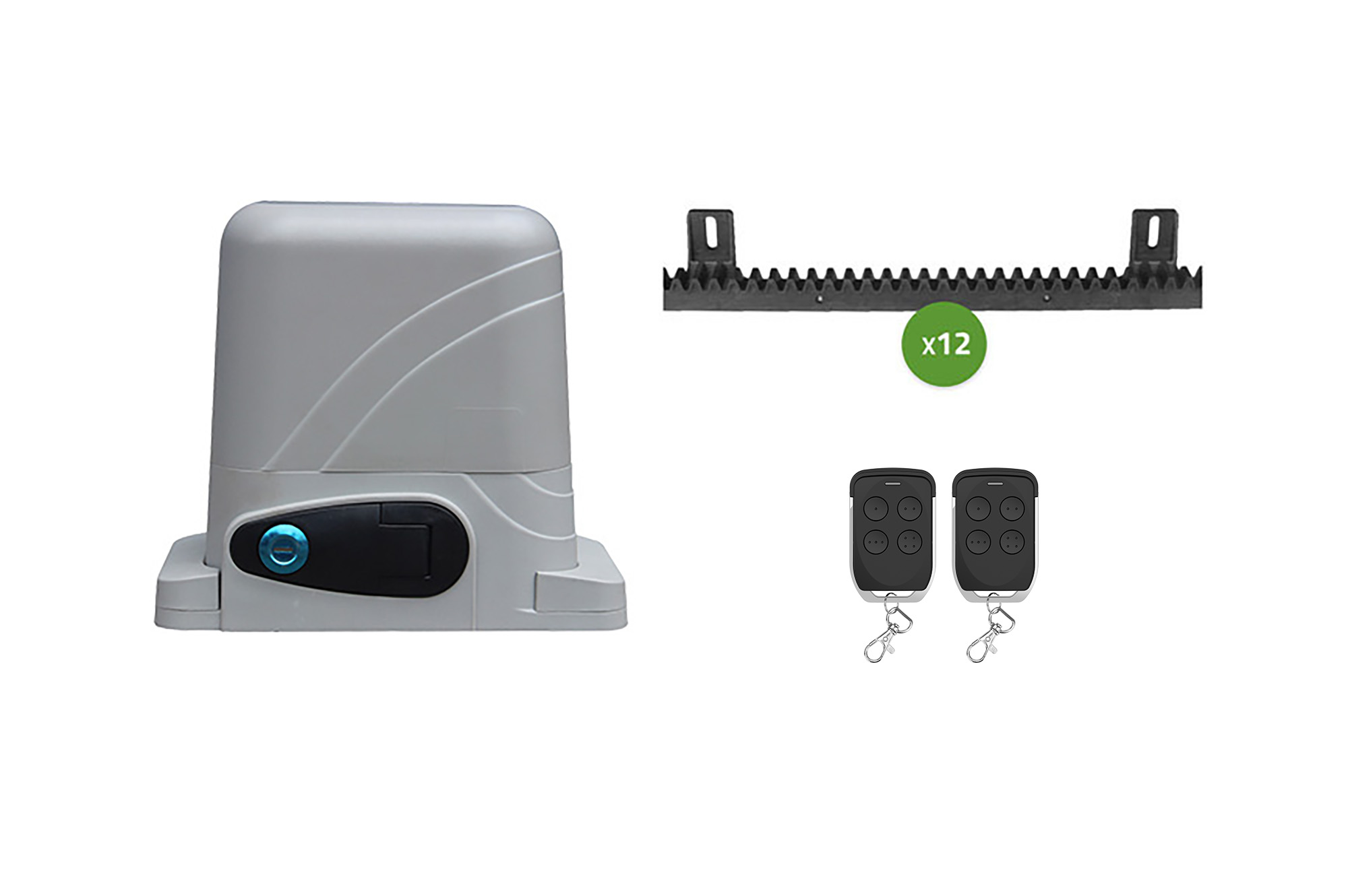

Este kit contém:
- 1 motor
- 2 controles remotos de 4 botões com capas protetoras. Pilhas incluídas.
- Suporte de nylon (4 m – 12 peças de 33 cm)
- Manual de instalação e configuração
- 2 chaves de liberação rápida em caso de falta de energia
O motor não pode ser conectado a uma bateria reserva. Em caso de falta de energia, é possível destravá-lo manualmente com duas chaves. Isso desengata o pinhão de saída do motor e permite que você opere seu portão livremente.
A luz piscante e as fotocélulas não estão incluídas.
Características do motor RANGER C300:
- Abertura conforme sua escolha: da esquerda para a direita (modo de fábrica) ou da direita para a esquerda.
- Fechamento automático: Após a abertura, o portão fechará automaticamente após 0, 10, 30 ou 60 segundos, dependendo da sua escolha.
- Modo pedestre: O portão abre apenas parcialmente e fecha após 0, 5, 10 ou 30 segundos.
- Modo condomínio: Este modo permite reduzir as configurações e configurar até 50 controles remotos. Cada controle remoto controlará: o botão 1 (abertura do portão), o botão 2 (parada do portão), o botão 3 (fechamento do portão) e o botão 4 (modo pedestre). Cada controle remoto funcionará da mesma forma.
- Sensibilidade ajustável de abertura e fechamento: Dependendo do seu ambiente, você pode ajustar a potência de abertura e fechamento.
- Abertura manual do portão. Usando a chave fornecida, você pode desengatar a abertura do seu portão e operá-lo manualmente.
- Parada automática. O portão para se encontrar um obstáculo.
Você pode combinar este motor com fotocélulas, uma luz piscante e um botão de abertura. Certifique-se de verificar a compatibilidade elétrica (voltagem em Volts) dos seus acessórios existentes, caso eles não sejam encontrados em nosso site. Todos os nossos acessórios são compatíveis com todos os nossos motores.
Dicas de instalação:
Para conectar e configurar seu motor com sucesso, prossiga passo a passo e verifique o funcionamento correto entre cada etapa. Se você combinar acessórios com seu motor C300, verifique sempre se o motor está funcionando corretamente. Por fim, certifique-se de que a fiação elétrica esteja correta. Isso ajudará você a gerenciar seu sistema e evitar vazamentos elétricos.
Nossa equipe técnica da Casanoov está aqui para ajudá-lo, se necessário.
Faça o download das instruções de montagem (PDF)
